Сферические подшипники скольжения
Описание подшипников
Сферические (шарнирные) подшипники скольжения — это специализированные компоненты, предназначенные для передачи нагрузок при наличии угловых перекосов между соединяемыми деталями. Благодаря сферической форме внутренней обоймы они компенсируют неточности монтажа и динамические вибрации. Подшипники изготавливаются из высокопрочных материалов: бронзы с графитом, стали с ПТФЭ-покрытием и композитных сплавов. Они широко применяются в строительной, сельскохозяйственной и дорожной технике, где важны надёжность и долговечность узлов. «ВиВа Групп» предлагает оригинальные сферические подшипники HMG — продукцию, соответствующую мировым стандартам качества. Мы обеспечиваем подбор по параметрам, техническую поддержку и оперативную доставку по всей России.
Типоразмеры сферических подшипников
Введите внутренний диаметр (d)
| Модель | Внутренний диаметр d | Наружный диаметр D | Ширина B | Ширина наружной части C | Диаметр сферы dk |
|---|---|---|---|---|---|
| 15 мм | 26 мм | 12 мм | 9 мм | 22 мм | |
| 15 мм | 26 мм | 12 мм | 9 мм | 22 мм | |
| 16 мм | 30 мм | 14 мм | 10 мм | 25 мм | |
| 17 мм | 30 мм | 14 мм | 10 мм | 25 мм | |
| 20 мм | 32 мм | 16 мм | 14 мм | 28 мм | |
| 20 мм | 35 мм | 16 мм | 12 мм | 29 мм | |
| 25 мм | 42 мм | 21 мм | 18 мм | 36 мм | |
| 25 мм | 42 мм | 20 мм | 16 мм | 35.5 мм | |
| 30 мм | 50 мм | 27 мм | 23 мм | 44 мм | |
| 30 мм | 47 мм | 22 мм | 18 мм | 40.7 мм |
Страница 1 из 6
Преимущества сферических подшипников скольжения
Компенсация перекосов
Способны работать при угловых отклонениях до 15°, что делает их незаменимыми в условиях неточной сборки или динамических нагрузок.
Высокая грузоподъёмность
Выдерживают радиальные, осевые и комбинированные нагрузки. Подходят для тяжёлого оборудования и ударных режимов работы.
Работа без обслуживания
Модели с ПТФЭ или графитовым покрытием не требуют регулярной смазки — снижают эксплуатационные расходы.
Типы шарнирных сферических подшипников
Металлофторопластовые
Работают без смазки, устойчивы к химии и влаге. Подходят для пищевой промышленности и оборудования с высокими гигиеническими требованиями.

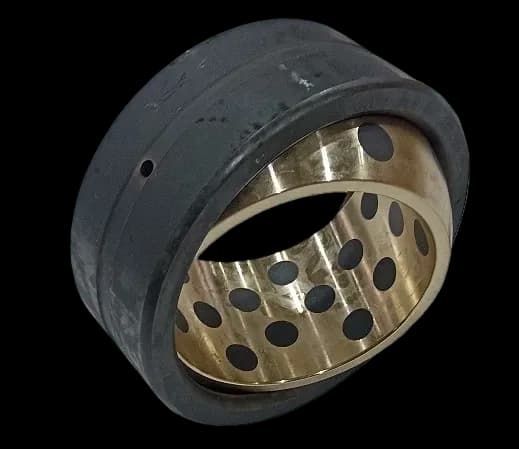

Бронзографитовые
Выдерживают экстремальные температуры до +400°C и высокие ударные нагрузки. Используются в металлургии и тяжёлом машиностроении.
Стальные с антифрикционным покрытием
Оптимальны для высоких скоростей и точных перемещений. Применяются в промышленной автоматике и гидравлике.
Часто задаваемые вопросы
Что такое сферический подшипник скольжения?
Это шарнирный подшипник, в котором внутренняя обойма сферической формы перемещается относительно наружной. Он компенсирует угловые перекосы и работает при комбинированных нагрузках. Идеален для узлов с динамическими и вибрационными воздействиями.
В чём отличие сферического подшипника от обычного?
Обычные подшипники рассчитаны на точное соосное вращение. Сферические (шарнирные) подшипники скольжения допускают угловые отклонения до нескольких градусов и выдерживают ударные и вибрационные нагрузки, что делает их незаменимыми в строительной и сельскохозяйственной технике.
Где применяются шарнирные сферические подшипники?
Они широко используются в подвесках, гидравлических цилиндрах, экскаваторах, комбайнах, дорожной технике, прессах и других механизмах, где возможны перекосы осей и высокие динамические нагрузки.
ВиВа Групп — официальный поставщик сферических подшипников HMG в России. Собственный склад в Московской области, отгрузка в день заказа, доставка по всей стране.
Нужна помощь в подборе? Связаться с менеджером — наш инженер свяжется с вами в течение 15 минут.
