Сферические подшипники JDBS
Описание подшипников
Сферические (шарнирные) подшипники скольжения JDBS — это надёжное решение для узлов с угловыми перекосами и высокими динамическими нагрузками. Внутренняя обойма выполнена из точёной бронзы с графитовыми вставками (аналог HMG-650), что обеспечивает самосмазывание и работу при температурах до +400 °C. Наружная обойма изготовлена из закалённой стали S45C (HRC25~30), что гарантирует прочность корпуса даже при ударных нагрузках. Подшипник может эксплуатироваться как со смазкой, так и без неё — в последнем случае срок службы всё равно превосходит обычные подшипники в 2–3 раза.
Типоразмеры сферических подшипников JDBS
| Модель | Внутренний диаметр d | Наружный диаметр D | Ширина B | Ширина наружной части C | Диаметр сферы dk |
|---|---|---|---|---|---|
| 15 мм | 26 мм | 12 мм | 9 мм | 22 мм | |
| 20 мм | 32 мм | 16 мм | 14 мм | 28 мм | |
| 25 мм | 42 мм | 21 мм | 18 мм | 36 мм | |
| 30 мм | 50 мм | 27 мм | 23 мм | 44 мм | |
| 35 мм | 55 мм | 30 мм | 26 мм | 49 мм | |
| 40 мм | 62 мм | 33 мм | 28 мм | 55 мм | |
| 45 мм | 72 мм | 36 мм | 31 мм | 62 мм | |
| 50 мм | 80 мм | 42 мм | 36 мм | 70 мм | |
| 60 мм | 100 мм | 53 мм | 45 мм | 90 мм | |
| 70 мм | 110 мм | 58 мм | 50 мм | 99 мм |

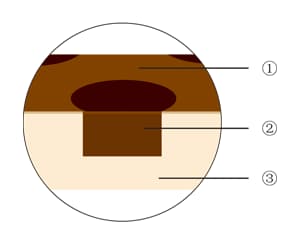

Конструкция сферического подшипника JDBS
1. Внутренняя обойма — бронзографит — Точёная бронза с графитовыми вставками. Обеспечивает самосмазывание, устойчивость к воде, коррозии и высоким температурам.
2. Наружная обойма — сталь S45C, HRC25~30 — Закалённая сталь обеспечивает высокую прочность корпуса и устойчивость к ударным нагрузкам и деформации.
3. Сферическая форма поверхности — Позволяет компенсировать угловые перекосы до 15° и работать при комбинированных радиальных и осевых нагрузках.
| Тип | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Материал | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Плотность | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| Твердость HB | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Предел прочности МПа | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Предел текучести МПа | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Удлинение % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Коэффициент теплового расширения | 1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | ||||
| Макс. рабочая температура | -40~+250°C | -40~+400°C | ||||||
| Макс. нагрузка МПа | 50 | 75 | 75 | 100 | 50 | |||
| Макс. скорость м/с | Сухой | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| Смазанный | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| Макс. PV (Н/мм2*м/с) | Сухой | 1.65 | 1 | |||||
| Смазанный | 3.25 | 1.65 | ||||||
| Смазка | Особенность | Области применения |
| SL1 Графит + добавки | Хорошая химическая стойкость и низкие коэффициенты трения. Рабочая температура до +400°C | Подходит для общепромышленного применения, подверженного воздействию атмосферы. |
| SL4 PTFE+MoS2+добавки | Низкий коэффициент трения и хорошая смазка водой. Рабочая температура до +300°C | Подходит для условий водной смазки. Приложения включают суда, гидравлические турбины и паровые турбины. |
Рекомендуемые допуски и посадки
Для корректной установки и максимального срока службы соблюдайте следующие допуски:
Посадочное отверстие для наружной обоймы: H7
Вал для внутренней обоймы: g6
Где применяются сферические подшипники JDBS?
Строительная техника: экскаваторы, бульдозеры, краны — узлы с высокой вибрацией и перекосами.
Сельхозмашины: комбайны, тракторы — работа в пыльных и влажных условиях без регулярного ТО.
Промышленное оборудование: прессы, гидроцилиндры, рольганги — где требуется надёжность при высоких нагрузках.
Часто задаваемые вопросы
Что означает маркировка JDBS у сферического подшипника?
JDBS — это обозначение конструкции: внутренняя сферическая обойма выполнена из бронзографита (точёная бронза с графитовыми вставками), наружная — из закалённой стали S45C. Такая комбинация обеспечивает высокую износостойкость и самосмазывание.
Можно ли использовать сферические подшипники JDBS без смазки?
Да. Графитовые вставки в бронзовой обойме создают твёрдую смазочную плёнку при трении, что позволяет эксплуатировать подшипник без внешней смазки. При наличии смазки ресурс увеличивается в несколько раз.
Какие посадки рекомендуются для установки?
Для наружной обоймы — посадочное отверстие H7, для внутреннего вала — допуск g6. Это обеспечивает оптимальный натяг и предотвращает проворачивание при динамических нагрузках.
ВиВа Групп — официальный поставщик сферических подшипников JDBS с бронзографитом в России. Собственный склад в Московской области, отгрузка в день заказа, доставка по всей стране.
Нужна помощь в подборе? Связаться с менеджером — наш инженер свяжется с вами в течение 15 минут.
