Металлопластиковые втулки HMG-20 — полиоксиметилен, насечка для смазки, для высоких нагрузок

Металлопластиковые втулки HMG‑20

Аналоги: SF-2, SF2Y, DX, MX, CSB-20

Описание подшипников

Металлопластиковые втулки HMG-20 — это трёхслойные подшипники скольжения на стальной основе с рабочим слоем из полиоксиметилена (POM) и системой смазочных насечек. В отличие от самосмазывающихся аналогов, они требуют периодического нанесения смазки, но обеспечивают исключительную износостойкость при высоких нагрузках. Благодаря комбинации прочной стальной основы, бронзового слоя и полимерного покрытия, свертная втулка HMG-20 выдерживает статические нагрузки до 250 МПа и работает в диапазоне температур от –40 °C до +110 °C.

Связаться с менеджером

Стандартные формы подшипников

В этом разделе представлены доступные типоразмеры подшипников HMG-20. Выберите категорию для просмотра размеров.

Цилиндрические втулки HMG-20

Цилиндрические втулки

Просмотреть размеры →
Шайбы HMG-20

Шайбы

Просмотреть размеры →

Типоразмеры втулок металлополимерных HMG-20

Введите внутренний диаметр
ПродукцияВнутренний диаметр (мм)Наружный диаметр (мм)Высота (мм)
Втулка цилиндрическая HMG-20 10x12x10Втулка цилиндрическая HMG-20 10x12x10
10 мм12 мм10 мм
Втулка цилиндрическая HMG-20 10x12x15Втулка цилиндрическая HMG-20 10x12x15
10 мм12 мм15 мм
Втулка цилиндрическая HMG-20 10x12x20Втулка цилиндрическая HMG-20 10x12x20
10 мм12 мм20 мм
Шайба HMG-20 10x20x1.5Шайба HMG-20 10x20x1.5
10 мм20 мм1.5 мм
Втулка цилиндрическая HMG-20 12x14x10Втулка цилиндрическая HMG-20 12x14x10
12 мм14 мм10 мм
Втулка цилиндрическая HMG-20 12x14x15Втулка цилиндрическая HMG-20 12x14x15
12 мм14 мм15 мм
Втулка цилиндрическая HMG-20 12x14x20Втулка цилиндрическая HMG-20 12x14x20
12 мм14 мм20 мм
Шайба HMG-20 12x24x1.5Шайба HMG-20 12x24x1.5
12 мм24 мм1.5 мм
Втулка цилиндрическая HMG-20 14x16x15Втулка цилиндрическая HMG-20 14x16x15
14 мм16 мм15 мм
Втулка цилиндрическая HMG-20 14x16x20Втулка цилиндрическая HMG-20 14x16x20
14 мм16 мм20 мм
Страница 1 из 17

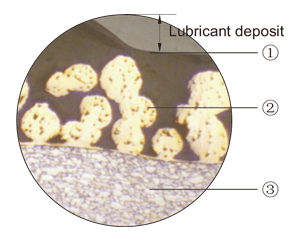

Структура металлопластиковой втулки

1. Рабочий слой из полиоксиметилена (POM) — Содержит специальные насечки для удержания смазки и обеспечивает низкий коэффициент трения (0,05–0,2). Толщина: 0,30–0,50 мм.

2. Спечённый бронзовый слой — Улучшает адгезию между сталью и полимером, обеспечивает эффективный теплоотвод и равномерное распределение нагрузки. Толщина: 0,20–0,35 мм.

3. Стальная основа — Придаёт конструкции жёсткость и гарантирует надёжную посадку в корпусе с точностью H7.

Структура свертной втулки HMG-20 — POM, бронза, сталь

Сводная таблица технических данных материала HMG-20

Макс. нагрузкаСтатический режим250 Н/мм2 Диапазон рабочих температур-40℃~+110℃
Низкоскоростной режим140 Н/мм2Макс. скоростьСухой рехим2м/с
Вращательно - колебательный режим70 Н/мм²Непрерывная смазка>2м/с
Макс. PV Режим со смазкой3 Н/мм2*м/сТеплопроводность50 Вт(м*К)-1
Коэффициент температурного расширения11*10-6*К-1Коэффициент трения0,05~0,20
Перед сборкой подшипника масляные кармашки должны быть заполнены смазкой.

Где применяются втулки металлополимерные HMG-20?

Металлопластиковые втулки HMG-20 используются в сельскохозяйственной, строительной и лесозаготовительной технике — в шарнирах, подъёмниках, креплениях навесного оборудования.

Также они находят применение в промышленных конвейерах, прессах, насосах и другом оборудовании с высокими ударными нагрузками и низкими скоростями скольжения.

Модификация HMG-20M с увеличенным слоем POM допускает механическую доработку (расточку), что позволяет точно подогнать втулку под нестандартные условия.

Почему выбирают HMG-20 вместо бронзы?

По сравнению с бронзовыми втулками, HMG-20 обеспечивают более низкий коэффициент трения при смазке и не требуют частой замены из-за износа.

В отличие от спечённых материалов, металлопластиковые втулки стабильно работают при экстремальных нагрузках, где пористая структура может разрушиться.

При правильной смазке срок службы HMG-20 в 2–4 раза превышает традиционные решения.

Почему выбирают именно нашу продукцию?

Официальный поставщик HMG

Только оригинальные металлопластиковые втулки с подтверждёнными характеристиками.

Склад в Московской области

Отгрузка в день заказа, доставка по всей России.

Инженерная поддержка бесплатно

Подберём типоразмер под ваш узел даже по фото или эскизу.

Рекомендации по монтажу и обслуживанию

Для установки рекомендуется посадка H7. Сопрягаемый вал должен иметь твёрдость ≥ 50 HRC и шероховатость Ra ≤ 0,4 мкм.

Перед установкой нанесите консистентную смазку на внутреннюю поверхность и вал. Повторная смазка — каждые 500–2000 часов в зависимости от условий.

Не используйте втулки скольжения HMG-20 в средах с абразивами без защиты — это может повредить полимерный слой.

Часто задаваемые вопросы

Что такое металлопластиковые втулки HMG-20?

Это трёхслойные подшипники скольжения со стальной основой, бронзовым слоем и рабочим покрытием из полиоксиметилена (POM). Смазочные насечки удерживают смазку, обеспечивая долговечность при нагрузках до 250 МПа.

Нужна ли смазка для втулок HMG-20?

Да, перед установкой и периодически в процессе эксплуатации требуется нанесение консистентной смазки. Это необходимо для снижения износа и поддержания низкого коэффициента трения.

Есть ли фланцевые втулки в серии HMG-20?

Нет, серия HMG-20 представлена только цилиндрическими втулками и шайбами. Фланцевые аналоги отсутствуют. Для осевых нагрузок рекомендуется использовать комбинированные решения.
