Металлофторопластовые втулки HMG‑11
Аналоги: SF1B, PCM, MU-B
Описание подшипников
Металлофторопластовые втулки HMG-11 — это самосмазывающиеся подшипники скольжения на бронзовой основе с антифрикционным слоем из политетрафторэтилена (ПТФЭ). Благодаря высокой теплопроводности бронзы, они эффективно отводят тепло и подходят для работы при экстремальных температурах — от –195 °C до +280 °C. Такие втулки устойчивы к коррозии, не имеют ферромагнитных свойств и идеально подходят для оборудования, где важна стабильность в агрессивных и высокотемпературных условиях.
Стандартные формы подшипников
В этом разделе представлены доступные типоразмеры подшипников HMG-11. Выберите категорию для просмотра размеров.
Типоразмеры металлофторопластовых подшипников скольжения HMG-11
Введите внутренний диаметр
| Продукция | Внутренний диаметр (мм) | Наружный диаметр (мм) | Высота (мм) | Диаметр фланца (мм) |
|---|---|---|---|---|
| 5 мм | 7 мм | 7 мм | 11 мм | |
| 6 мм | 8 мм | 6 мм | - | |
| 6 мм | 8 мм | 8 мм | - | |
| 6 мм | 8 мм | 10 мм | - | |
| 6 мм | 8 мм | 4 мм | 12 мм | |
| 6 мм | 8 мм | 5 мм | 12 мм | |
| 6 мм | 8 мм | 7 мм | 12 мм | |
| 6 мм | 8 мм | 8 мм | 12 мм | |
| 8 мм | 10 мм | 6 мм | - | |
| 8 мм | 10 мм | 8 мм | - |
Страница 1 из 32

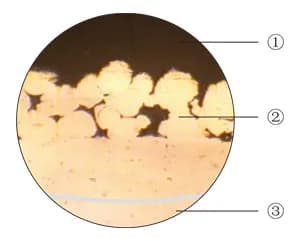

Структура металлофторопластовых втулок HMG-11
1. ПТФЭ-слой — Создаёт самосмазывающуюся поверхность с низким коэффициентом трения (толщина: 0,01–0,03 мм).
2. Спечённый бронзовый промежуточный слой — Обеспечивает прочное сцепление и улучшает распределение тепла (толщина: 0,20–0,35 мм).
3. Бронзовая основа — Придаёт конструкции коррозионную стойкость, высокую теплопроводность и стабильность размеров при нагреве.
| Макс. нагрузка | Статический режим | 250 Н/мм2 | Коэффициент трения | 0.03~0.20 | ||
| Низкоскоростной режим | 140 Н/мм2 | Макс.скорость | Сухой рехим | 2 м/с | ||
| Вращательно - колебательный режим | 60 Н/мм2 | Гидродинамический режим | >2 м/с | |||
| Макс. PV Сухой режим | Кратковременная эксплуатация | 3.6 Н/мм2*м/с | Теплопроводность | 60 Вт(м*K)-1 | ||
| Непрерывная работа | 1.8 Н/мм2*м/с | Коэффициент температурного расширения | 11*10-6*K-1 | |||
| Диапазон рабочих температур | -195℃～+280℃ | |||||
Применение металлофторопластовых втулок HMG-11
Втулки HMG-11 широко используются в морском оборудовании (лебёдки, уплотнения валов), автомобильной промышленности (дверные петли, механизмы стеклоочистителей), а также в печах и установках термической обработки благодаря устойчивости к высоким температурам.
Их немагнитные свойства делают их незаменимыми в приборах и системах, чувствительных к магнитным полям. Коррозионная стойкость позволяет применять втулки в условиях повышенной влажности и солевого тумана.
Как и все металлофторопластовые втулки, HMG-11 не предназначены для работы в средах с абразивными частицами (песок, пыль, шлам), так как это может повредить ПТФЭ-слой.
Чем HMG-11 отличается от HMG-50?
HMG-11 — полностью бронзовая основа. Обеспечивает высокую теплопроводность, коррозионную стойкость и немагнитные свойства. Подходит для высокотемпературных и морских применений.
HMG-50 — стальная основа с бронзовым промежуточным слоем. Обладает повышенной прочностью на разрыв и меньшей стоимостью. Идеален для общепромышленного оборудования и автомобильных узлов.
Выбор между HMG-11 и HMG-50 зависит от условий эксплуатации: для агрессивных, влажных или высокотемпературных сред — предпочтителен HMG-11; для стандартных нагрузок с требованием прочности — HMG-50.
Почему выбирают именно нашу продукцию?
Официальный поставщик HMG
Все втулки — оригинальные, с подтверждёнными характеристиками.
Склад в Московской области
Отгрузка в день заказа, доставка по всей России.
Коррозионная стойкость
Идеальны для морской и химической промышленности.
Рекомендации по монтажу
Устанавливайте втулки HMG-11 в корпус с посадкой H7.
Сопрягаемый вал должен иметь твёрдость ≥ 55 HRC и шероховатость Ra ≤ 0,4 мкм.
Избегайте загрязнения рабочей зоны пылью и абразивными частицами — это критично для сохранения ПТФЭ-слоя и долгого срока службы.
Часто задаваемые вопросы
Что такое металлофторопластовые втулки HMG-11?
Это самосмазывающиеся подшипники скольжения на полностью бронзовой основе с антифрикционным слоем из политетрафторэтилена (ПТФЭ). Обеспечивают работу без смазки в диапазоне температур от –195 °C до +280 °C.
Чем HMG-11 отличается от HMG-50?
HMG-11 имеет полностью бронзовую основу (высокая теплопроводность, коррозионная стойкость, немагнитность), тогда как HMG-50 — стальную основу с бронзовым промежуточным слоем (выше прочность, ниже стоимость).
Можно ли использовать HMG-11 в морской среде?
Да, благодаря полной бронзовой основе HMG-11 обладает отличной коррозионной стойкостью и широко применяется в морском оборудовании, включая лебёдки и уплотнения валов.
Похожие типы подшипников
ВиВа Групп — официальный поставщик металлофторопластовых втулок HMG-11 в России. Собственный склад в Московской области, отгрузка в день заказа, доставка по всей стране.
Нужна помощь в подборе? Связаться с менеджером — наш инженер свяжется с вами в течение 15 минут.
